50.2 Ошибка термоэлемента. Замена термоэлемента, термопленки hp LaserJet Pro MFP M426fdn, инструкция.

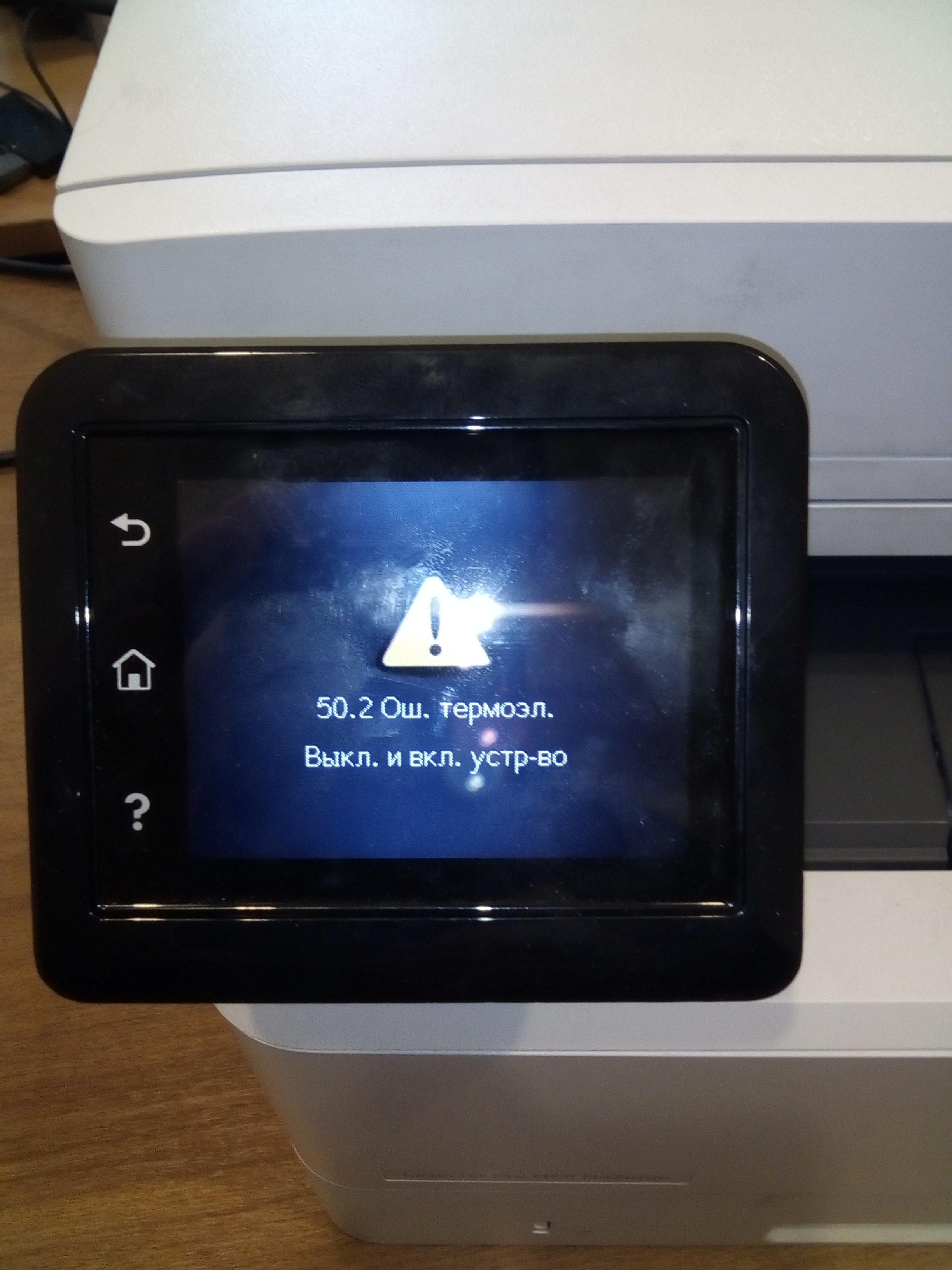

Если вы увидели такое сообщение на вашем МФУ hp LaserJet Pro MFP M426fdn,


то выключив и включив решить проблему не удастся.
Требуется замена термоэлемента печи или так называемого ТЭНа печи. Ничего сложного в этом нет.

  Начнем!
Отключаем мфу из сети, вынимаем лоток для бумаги. Нужно снять боковые пластиковые крышки, они держаться на защелках и одном винте. Поворачиваем аппарат передней частью к себе и откручиваем 1 винт.



Дальше снимаем аккуратно левую и правую крышки.

Следующий шаг, нужно снять дуплекс. Откручиваем два винта с задней части аппарата и аккуратно достаем дуплекс.



Следующий шаг, снимаем саму печь. Для начала отсоединим все клемы. Их три, одна с боку



и две с задней части аппарата (спрятаны под пластиковой крышкой)




После того как сняли контакты, откручиваем 4 винта




  и достаем аккуратно печь. На самой печи откручиваем два винта





  и снимаем пружины с двух сторон





  снимаем крышку, отсоединяем клемы.





  Все вот и само "сердце" на шей печи!





  Снимаем термопленку и достаем термоэлемент.





  Ставим новый и собираем в обратном порядке не забывая промазать термосмазкой новый термоэлемент.
При необходимости ставим новую термопленку.
